一般电线电缆截面的标注主要有以下三种方法： |
| |
1、北美的AWG系统 如：18AWG |
| |
2、协调系统的XXmm2 如：0.75mm2(18AWG=0.823mm2) |
| |
3、IEC227的XXmm2 如：0.75mm2(18AWG=0.823mm2) |
|
电线内部导线的构成： |
| |
| |
北美 |
协调系统 |
IEC227 |
| L=火线 |
黑色 |
棕色 |
棕色 |
| N=中线 |
白色 |
兰色 |
兰色 |
E=地线
|
绿色 |
黄/绿色 |
黄/绿色 |
|
|

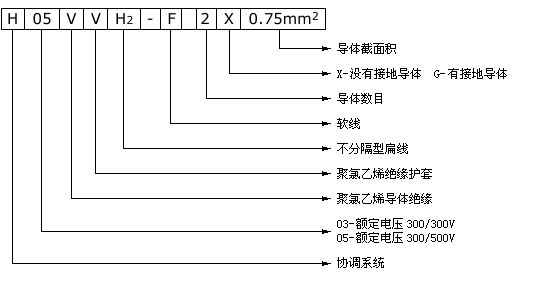

协调系统电线规格说明： |
| |
如例举：H05VVH2-F 2X0.75mm2 |
| |
 |
|
国际插头概况插图 |
| |
| 代号 |
A |
B |
C |
D |
E |
| 简图 |
 |
 |
 |
 |
 |
| 采用国家 |
中国 美国 日本 |
美国 |
欧共体 |
欧共体 |
欧共体 |
| 代号 |
F |
G |
H |
I |
J |
| 简图 |
 |
 |
 |
 |
 |
| 采用国家 |
丹麦 |
瑞士 |
意大利 |
英国 |
英国 |
| 代号 |
K |
L |
M |
|
|
| 简图 |
 |
 |
 |
|
|
| 采用国家 |
澳大利亚 |
澳大利亚 |
以色列 |
|
|
|
| |
上述简图列出了全世界的电源线插头一个概况，所列图形是关于工业国家电气系统的标准图形是非常精确可靠的。 |
| |
|
| |
|
| |
|
